Общие сведения

1. Вся маркировка на патронных ящиках нанесена чёрной краской, за исключением ящиков с трассирующими пулями *, на которых маркировка ЗЕЛЁНОГО цвета, и с пристрелочно-зажигательными пулями, на которых маркировка КРАСНОГО цвета.
ЦВЕТ отличительных полос показан на рисунках.

* Патроны с трассирующими пулями, изготовления начиная с 1942 г., на укупорочном ящике имеют трафарет черного цвета с зелёной отличительной полосой на боковых стенках.

2. 7,62-мм патроны с гильзой ШКАС могут быть с лёгкой, бронебойной, бронебойно-зажигательной, пристрелочно-зажигательной и трассирующей пулями.
Гильза ШКАС в отличие от обыкновенной винтовочной гильзы имеет на шляпке, кроме номера завода и года изготовления, дополнительное клеймо -- букву "Ш".
Во избежание тугой экстракции патроны с гильзой ШКАС (кроме патронов с красным капсюлем) покрываются на заводах лаком. Однако лаковое покрытие при носке в патронташах, протирке и т.п. может стираться. Поэтому патроны с гильзой ШКАС целесообразнее применять для стрельбы из пулемётов. Для стрельбы из винтовок необходимо их СЛЕГКА СМАЗЫВАТЬ ружейной смазкой.

3. Патроны с гильзой ШКАС, имеющие красную окраску капсюля или обозначение пропеллера на укупорочном ящике, применять для стрельбы из винтовок и карабинов запрещается, так как при стрельбе, кроме тугой экстракции, они будут давать осечки вследствие иной посадки капсюля по сравнению с винтовочными патронами.

4. Все патроны с пулями бронебойно-зажигательной, пристрелочно-зажигательной и трассирующей при стрельбе из станковых и ручных пулемётов должны снаряжаться в ленты или в магазины следующим образом: через каждые пять патронов с лёгкой или тяжёлой пулями должно быть по одному из указанных специальных патронов.

5. Во избежание поперечных отрывов гильз и тугой экстракции при стрельбе 14,5-мм патронами из противотанковых ружей ПТРС и ПТРД перед стрельбой патроны необходимо слегка смазать ружейной смазкой. Это необходимо потому, что нанесенный на патроны лак с течением времени впитывается в упаковочную бумагу. Кроме того, патроны, герметически укупоренные в специальные коробки, лаком не покрываются.

6. Оберегать патроны от влаги, снега, пыли и грязи. Увлажнённые патроны и своевременно непротёртые могут через несколько дней настолько поржаветь, что окажутся непригодными для стрельбы.

7. Не допускать падения патронов в воду и масло, так как жидкость будет проникать внутрь гильзы, отчего будут получаться затяжные выстрелы, застревание пуль в канале ствола и осечки.

8. Магазин перед набивкой патронами необходимо очистить от заводской смазки.

9. При появлении на патронах ржавчины протереть их сухой тряпкой.

10. Вскрывать ящики и коробки с патронами только по мере надобности.

11. Патроны всех номенклатур как в заводской укупорке, так и россыпью (в ящике без коробок) необходимо хранить в крытых помещениях.
При хранении на открытом воздухе патроны должны быть укрыты от солнца, дождя, пыли и снега. Ящики должны укладываться не на землю, а на деревянные (или другого материала) подкладки (обязательно крышками вверх).

12. Патроны, изготовленные в период Отечественной войны 1941--1945 гг. и укупоренные в бумажную водонепроницаемую укупорку, подлежат переукупорке в герметические оцинкованные коробки. Для этой цели эти патроны должны отправляться по указанию начальника артиллерийского снабжения округа (фронта) на заводы НКВ.

13. На ящиках переукупоренных патронов ставится дополнительный трафарет черной краской:
а) на боковой продольной стенке ящика знак переукупорки -- буква "П", заключенная в ромб;
б) на крышке ящика и крышке оцинкованной коробки--переукупорка завода N ..., месяц и год переукупорки.

14. Пустые ящики и оцинкованные коробки отправлять по указанию начальника артиллерийского снабжения фронта (округа) для повторного их использования.

15. В случае обнаружения плохого качества патронов или укупорки необходимо направлять донесение в УЗПСВ ГАУ Красной Армии.
В донесении сообщить:
-- данные о маркировке (трафарет на боковой стенке ящика и крышке коробки);
-- подробное описание обнаруженного дефекта;
-- при каком количестве осмотренных или расстрелянных патронов эти дефекты выявлены.

16. Трафарет содержит в себе:
-- калибр патрона, образец пули и металл гильзы;
-- количество патронов в ящике;
-- номер партии и номер завода-изготовителя;
-- месяц и год изготовления;
-- марку пороха.

Например, для 7,62-мм патрона с лёгкой пулей трафарет будет такой: 7,62 Л ГЖ (калибр патрона, пуля лёгкая, гильза железная); В25-3 (В25--номер партии; 3 -- номер завода); XII-44 (месяц и год изготовления партии патронов); ВТ 5/42 К (ВТ -- марка пороха; 5 -- партия пороха; 42 -- год изготовления пороха; К -- завод-изготовитель пороха).

17. На крышке ящика для всех номенклатур патронов, указанных в данном кратком справочнике, ставятся знаки опасности и разряда груза, а также вес ящика (рис. 1).
Например, разряд XIV показывает, что груз недетонирующий. чувствителен к огню и мало чувствителен к механическим воздействиям.

Рис. 1. Знаки на крышке ящика (примерное расположение)

7,62-мм патроны с лёгкой пулей

Предназначаются для поражения живой силы противника (убойная сила до 2 500 м). Применяются главным образом для стрельбы из винтовок, карабинов и ручных пулемётов.
Можно применять и для стрельбы из станковых пулемётов.
Сокращённые наименования:
В биметаллической гильзе -- 7,62 Л ГЖ.
В латунной гильзе -- 7,62 Л ГЛ.
В стальной (без покрытия) гильзе -- 7,62 Л ГС.
Примечание. "Л" означает -- лёгкая пуля.
На ящике (рис. 2) с патронами без обойм трафарет отличается только количеством уложенных патронов и отсутствием слова "в обоймах".

Рис. 2. Отличительные знаки 7,62-мм патрона с лёгкой пулей и укупорки

7,62-мм патроны с тяжёлой пулей

Предназначаются для поражения живой силы противника (убойная сила до 3 500 м). Применяются главным образом для стрельбы из станковых пулемётов (рис. 3).
Однако стрелять можно с успехом и из винтовок, карабинов и ручных пулемётов.
Сокращённые наименования:
В биметаллической гильзе -- 7,62 Д ГЖ.
В латунной гильзе -- 7,62 Д ГЛ.
В стальной (без покрытия) гильзе -- 7,62 Д ГС.
Примечание. "Д" означает -- дальнобойная.

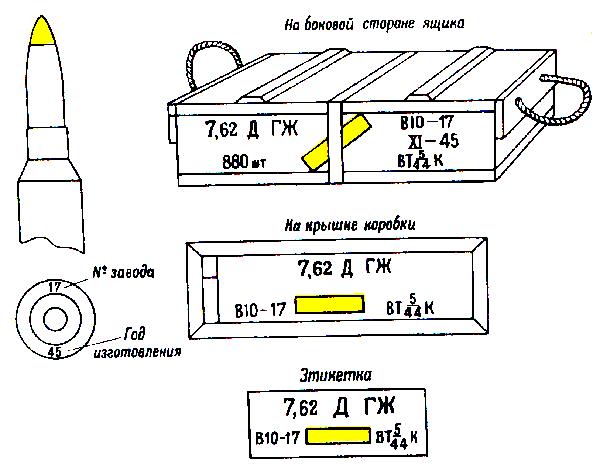

Рис. 3. Отличительные знаки и цвета окраски 7,62-мм патрона с тяжёлой пулей и укупорки

7,62-мм патроны с бронебойной пулей обр. 1930 (Б-30)

Предназначаются для поражения легко бронированных целей (бронемашин, танкеток и т. д.). Применяются для стрельбы из винтовок, карабинов, ручных и станковых пулемётов (рис. 4).
Сокращённое наименование: в латунной гильзе -- 7,62 Б-30 ГЛ.

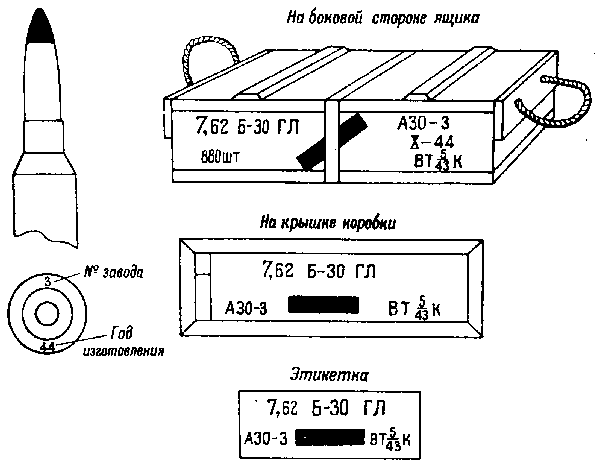

Рис. 4. Отличительные знаки и цвета окраски 7,62-мм патрона с бронебойной пулей обр. 1930 г. (Б-30) и укупорки

7,62-мм патроны с бронебойно-зажигательной пулей обр. 1932 г. (Б-32)

Предназначаются для поражения легко бронированных целей (бронемашин, танкеток и огневых точек) и зажигания лёгкого горючего (бензина) за броней (рис. 5).
Применяются для стрельбы из винтовок, карабинов, ручных и станковых пулемётов.
Сокращённые наименования:
В латунной гильзе -- 7,62 Б-32 ГЛ.
В биметаллической гильзе -- 7,62 Б-32 ГЖ.

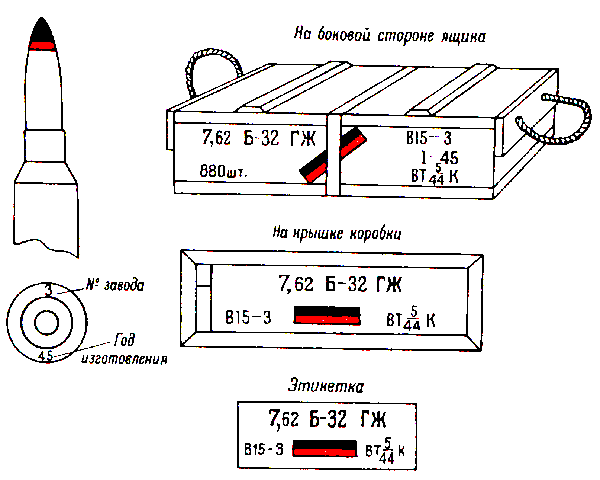

Рис. 5. Отличительные знаки и цвета окраски 7,62-мм патрона с бронебойной-зажигательной пулей обр. 1932 г. (Б-32) и укупорки

7,62-мм патроны с пристрелочно-зажигательной пулей (ПЗ)

Предназначаются для стрельбы по легко воспламеняющимся целям (бензин, керосин, сухая трава и деревянные постройки лёгкого типа) и для корректирования стрельбы по подвижным и неподвижным целям при стрельбе боевыми патронами всех других номенклатур патронов, выбранных в зависимости от характера цели (рис. 6).
При встрече с преградой происходит разрыв пули и наблюдается вспышка, видимая на дальности до 1 000 м.
Патроны могут применяться для стрельбы как из винтовок и карабинов, так и из ручных и станковых пулемётов.
Сокращённые наименования:
В биметаллической гильзе -- 7,62 ПЗ ГЖ.
В латунной гильзе -- 7,62 ПЗ ГЛ.

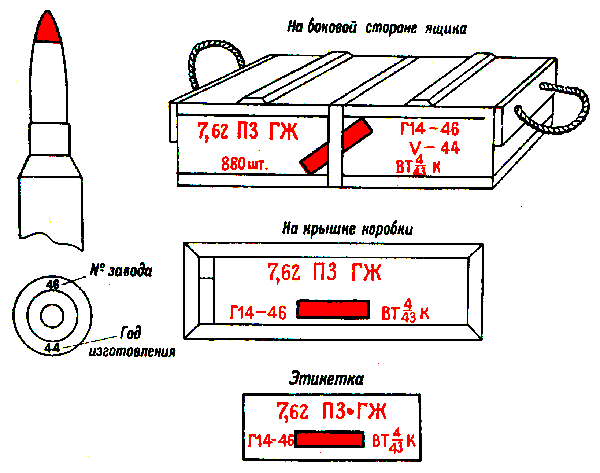

Рис. 6. Отличительные знаки и цвета окраски 7,62-мм патрона с пристрелочно-зажигательной пулей (ПЗ) и укупорки

7,62-мм патроны с трассирующей пулей (Т-46)

Предназначаются для пристрелки и корректирования огня, а также для поражения живой силы противника.
Применяются для стрельбы из винтовок, карабинов, ручных и станковых пулемётов.
Сокращённые наименования:
В латунной гильзе -- 7,62 Т-46 ГЛ.
В биметаллической гильзе -- 7,62 Т-46 ГЖ (рис, 7).

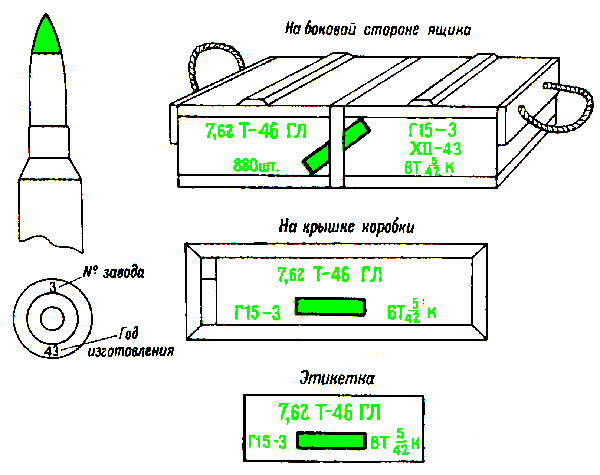

Рис. 7. Отличительные знаки и цвета окраски 7,62-мм патрона с трассирующей пулей (Т-46) и укупорки

7,62-мм пистолетные патроны с обыкновенной пулей

Предназначаются для поражения живой силы противника на дальностях: из пистолета обр. 1933 г.--до 50 м, из автомата (пистолета-пулемёта) -- до 300 м. Убойная сила пули до 500 м.
Сокращённые наименования: В латунной гильзе -- 7,62 П ГЛ (рис. 8). В стальной (без покрытия) гильзе -- 7,62 П ГС. В биметаллической гильзе -- 7,62 II ГЖ.

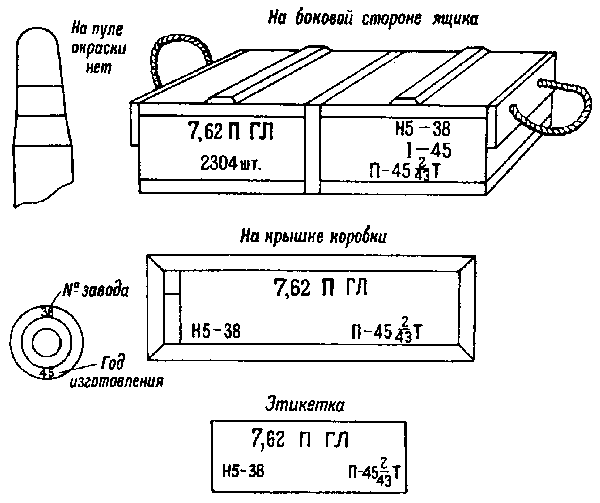

Рис. 8. Отличительные знаки 7,62-мм пистолетного патрона с обыкновенной пулей и укупорки

7,62-мм пистолетные патроны с бронебойно-зажигательной пулей обр. 1941 г.

Предназначаются для стрельбы по мотоциклам, автомашинам и бензиновым бачкам.
Сокращённое наименование: 7,62 П-41 ГЛ (рис. 9).

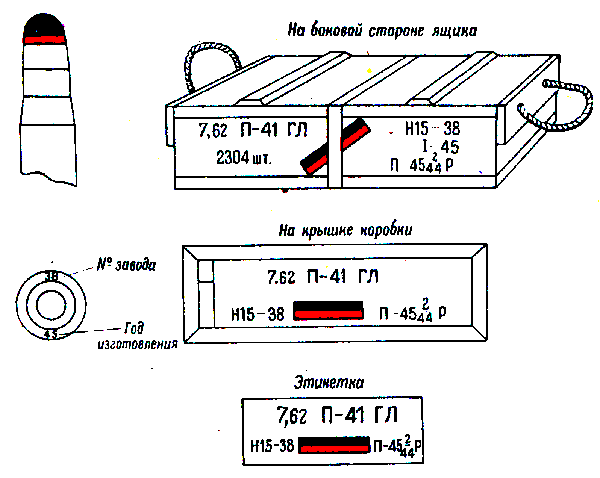

Рис. 9. Отличительные знаки и цвета окраски 7,62-мм пистолетного патрона с бронебойно-зажигательной пулей обр. 1941 г. и укупорки

7,62-мм пистолетные патроны с трассирующей пулей

Предназначаются для стрельбы из принятых на вооружение Красной Армии образцов автоматов (пистолетов-пулемётов) для целеуказании, сигнализации и пристрелки, а также для стрельбы по живым целям. Эти патроны могут быть использованы также для стрельбы из 7,62-мм пистолета обр. 1933 г. (ТТ). Пуля даёт красную трассу.
Сокращённое наименование: 7,62 ПТ ГЛ (рис. 10).

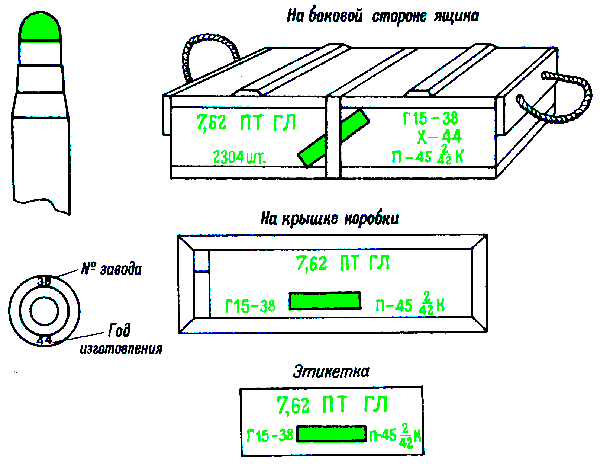

Рис. 10. Отличительные знаки и цвета окраски 7,62-мм пистолетного патрона с трассирующей пулей и укупорки

7,62-мм револьверные патроны

Предназначаются для поражения противника на близких дальностях (до 50 м) из револьвера "Наган".
Сокращённое наименование: 7,62 Р ГЛ (рис. 11).

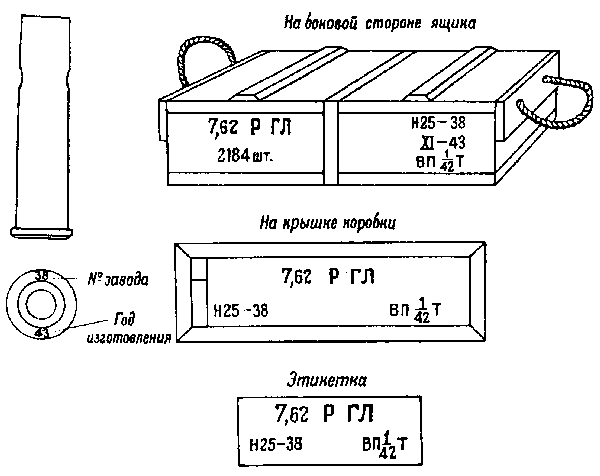

Рис. 11. Отличительные знаки 7,62-мм револьверного патрона и укупорки

12,7-мм патроны с бронебойной пулей обр. 1930 г. (Б-30)

Предназначаются для поражения легко бронированных целей (танкеток, бронемашин и огневых точек).
Применяются для стрельбы из пулемёта ДШК.
Сокращённое наименование: в латунной гильзе -- 12;7 Б-30 ГЛ (рис. 12).

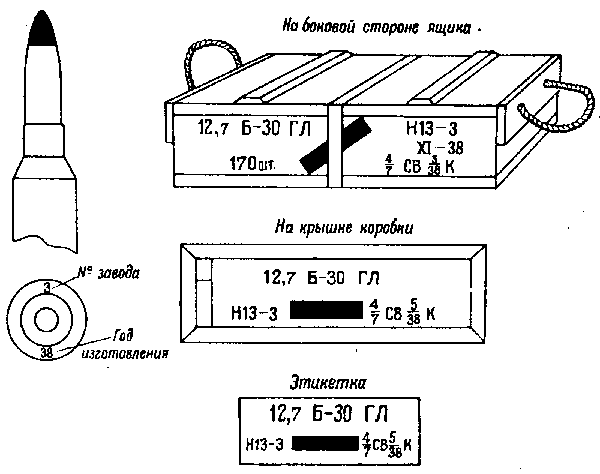

Рис. 12. Отличительные знаки и цвета окраски 12,7-мм патрона с бронебойной пулей обр. 1930 г. (Б-30) и укупорки

12,7-мм патроны с бронебойно-зажигательной пулей обр. 1932г. (Б-32)

Предназначаются, как и патроны с пулей Б-30, для поражения легко бронированных целей и зажигания лёгкого горючего (бензина) за броней (рис. 13).
Применяются для стрельбы из пулемёта ДШК.
Сокращённое наименование: 12,7 Б-32 ГЛ.

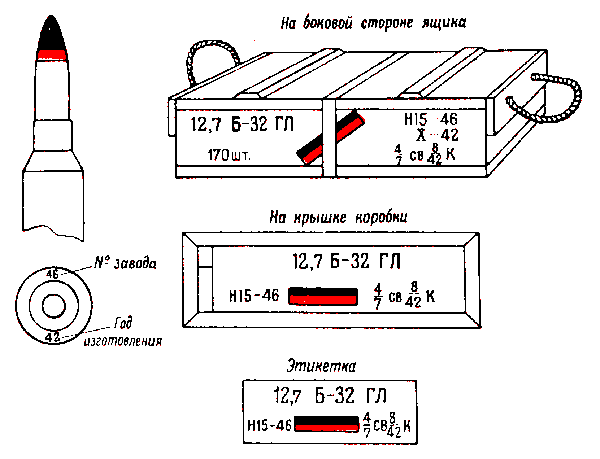

Рис. 13. Отличительные знаки и цвета окраски 12,7 мм патрона с бронебойно-зажигательной пулей обр. 1932 г. (Б-32) и укупорки

12,7-мм патроны с бронебойно-зажигательно-трассирующей пулей (БЗТ)

Предназначаются для пристрелки и корректирования огня и поражения бронированных целей, а также зажигания бензина, расположенного за броней. Цвет трассы либо белый, либо красный (рис. 14).
Применяются для стрельбы из пулемёта ДШК вперемежку с патронами с пулей Б-30 или Б-32.
Зажигаемость бензина такая же, как у пули Б-32.
Сокращённое наименование: 12,7 БЗТ ГЛ.

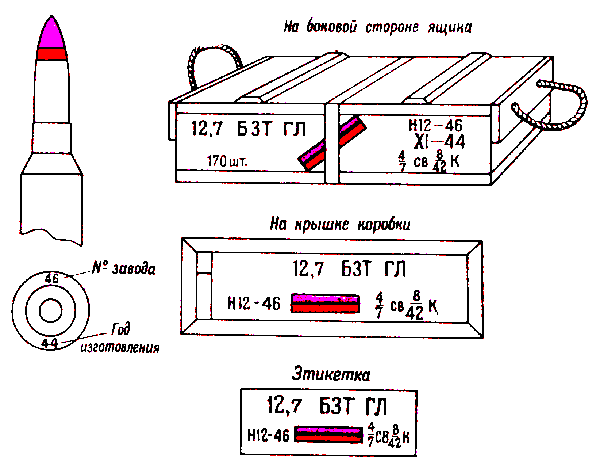

Рис. 14. Отличительные знаки и цвета окраски 12,7-мм патрона с бронебой-но-зажигательно-трассирующей пулей (БЗТ) и укупорки

14,5-ми патроны с бронебойно-зажигательной пулей обр. 1932 г. (Б-32)

Патроны предназначаются для поражения лёгких и средних танков на дальностях до 500 м и зажигания лёгкого горючего (бензина) за броней (рис. 15).
Применяются для стрельбы из 14,5-мм противотанковых ружей системы Симонова и Дегтярева.
Сокращённое наименование: 14,5 Б-32 ГЛ.

Рис. 15. Отличительные знаки и цвета окраски 14,5-мм патрона с бронебойно-зажигательной пулей обр. 1932 г. и укупорки На крышке ящика и крышке коробки делается дополнительно надпись: "Перед стрельбой легко смазать ружейной смазкой"

14,5-мм патроны с бронебойно-зажигательной пулей обр. 1941 г. (БС-41)

Патроны предназначаются для поражения лёгких и средних танков на дальностях до 500 м. тяжёлых танков (кроме лобовой брони) на дальностях до 150 м и зажигания лёгкого горючего (бензина) за броней (рис. 16).
Применяются для стрельбы из 14,5-мм противотанковых ружей системы Симонова и Дегтярева.
Сокращённое наименование: 14,5 БС-41 ГЛ.

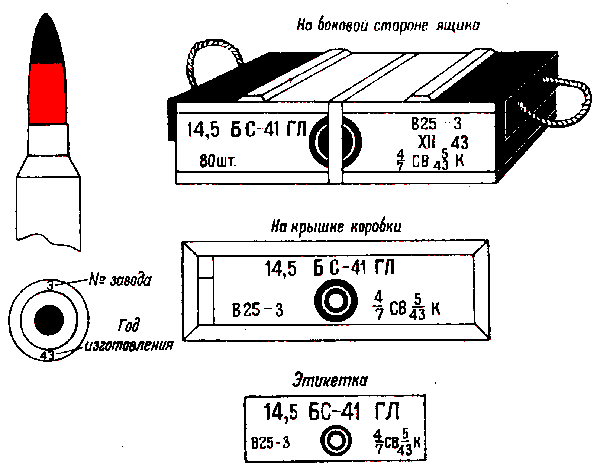

Рис. 16. Отличительные знаки и цвета окраски 14,5-мм патрона с бронебойно-зажигательной пулей обр. 1941 г. и укупорки На крышке ящика и крышке коробки делается дополнительно надпись: "Перед стрельбой легко смазать ружейной смазкой"

Приложение 1

Таблица
весовых, линейных и балистических данных 7,62-мм винтовочных патронов

Приложение 2

Таблица
весовых, линейных и балистических данных 7,62-мм револьверных и пистолетных патронов

Приложение 3

Таблица
весовых линейных и балистичесиих данных 12,7-мм и 14,5-мм патронов

Примечание. Данные 12,7-мм патрона с пулей Б-30 примерно одинаковы с данными патрона с пулей Б-32.
