КРАТКОЕ ОПИСАНИЕ
целевой спортивной винтовки калибра 7,62 мм "ЦВ--50"

I. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИНТОВКИ "ЦВ-50"

1. Калибр 7,62+0,03 мм.

2. Общая длина с двумя прокладками в прикладе:
а) с фигурным затылком -- 1310 мм;
б) с простым затылком -- 1220 мм.

3. Вес собранной винтовки:
а) без фигурного затылка, ремня и шампиньона -- 6,100 кг;
б) с фигурным затылком, ремнем и шампиньоном -- 6,650 кг.

4. Общая длинна ствола -- 730 мм.

5. Длина нарезной части канала ствола: -- 675 мм.

6. Шаг нарезов -- 240 мм.

7. Число нарезов -- 4 (правые)

8. Длина прицельной линии -- 880 мм.

9. Перемещение диоптра прицела при повороте барабанов вертикальной и горизонтальной наводки на 1 "щелчок" равно 0,044 мм.

10. Один "щелчок" барабанов вертикальной и горизонтальной наводки изменяет среднюю точку попадания при стрельбе на дистанции:
а) 100 м на 5 мм:
б) 300 м на 15 мм.

11. Наименьшее усилие спуска не более 50 гр.

II. УСТРОЙСТВО ВИНТОВКИ.

7,62 мм. целевая спортивная винтовка "ЦВ-50" имеет следующие основные узлы:
Ствол со ствольной коробкой.
Спусковой механизм.
Затвор.
Прицел.
Ложа с прибором.
Шампиньон.
Спусковая скоба с упором для пальца, и ограничительным винтом.
К винтовке придается комплект индивидуального "ЗИП"а.

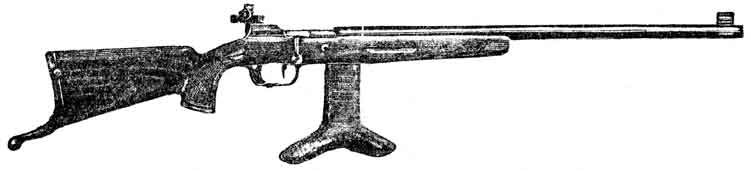

Общий вид винтовки "ЦВ-50" представлен на рис. 1.

Рис. 1

III. УСТРОЙСТВО И ВЗАИМОДЕЙСТВИЕ ОТДЕЛЬНЫХ УЗЛОВ.

1. Ствол и ствольная коробка.

Ствол утяжеленный и имеет повышенную чистоту отделки. Особое внимание при изготовлении его обращается на соблюдение правильного профиля нарезов. На дульную часть ствола напрессовано и закреплено штифтом основание мушки. Мушки (кольцевые и прямоугольные) являются сменными, закрепляются они в гнезде основания мушки гайкой. Смена прямоугольной мушки на кольцевую и обратно практически не изменяет средней точки попадания. К каждой винтовке прилагается комплект мушек, который состоит из 4 прямоугольных и 11 кольцевых.

Ствол со ствольной коробкой соединяется резьбой. Конструкция ствольной коробки в основном подобна ствольной коробке винтовки образца 1891--30 гг., с той лишь разницей, что она не имеет окна: для магазина. В нижней своей части ствольная коробка имеет уширенные, упор и нижнюю опорную плоскость, а также две проушины для крепления спускового механизма. В нижнем окне коробки, на оси; закреплен спусковой рычаг, который под действием пружины булавочного типа постоянно прижимается задним концом к ствольной коробке. Спусковой рычаг одновременно является и затворной задержкой.

С левой стороны хвостовой части коробки имеется база для крепления диоптрического прицела. Отражатель, смонтированный на левой стороне ствольной коробки, служит для отражения стреляной гильзы из ствольной коробки при перезаряжании.

Ствол со ствольной коробкой крепится к ложе при помощи винтов упора и хвоста.

2. Спусковой механизм.

Спусковой механизм винтовки "ЦВ-50" позволяет осуществлять настройку усилия спуска на минимальное гарантированное усилие не выше 50 грамм, что достигается регулировкой винтов спускового крючка и спусковой пружины с помощью специальной отвертки, имеющейся в "ЗИП"е. Спусковой механизм состоит из 14 деталей, которые смонтированы в спусковой коробке.

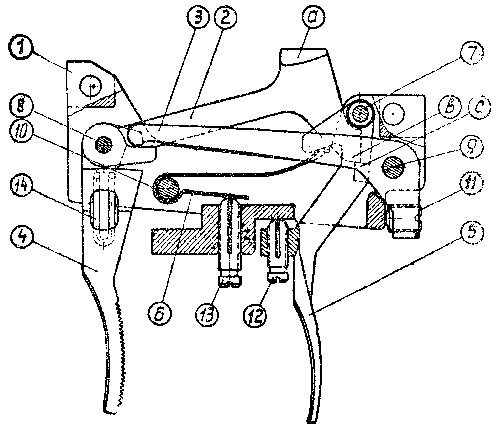

Рис. 2

Детали спускового механизма имеют следующие наименования: (см. рис. 2).
1. Спусковая коробка.
2. Ударник спуска.
3. Пружина ударника.
4. Взводящий крючок.
5. Спусковой крючок.
6. Пружина спуска.
7. Ось спускового крючка.
8. Ось ударника спуска.
9. Ось пружины ударника.
10. Ось пружины спуска.
11. Винт пружины ударника.
12. Винт спускового крючка.
13. Винт спусковой пружины.
14. Пружина взводящего крючка.

Собранный в коробке спусковой механизм при помощи 2-х штифтов крепится в проушинах ствольной коробки, при этом выступ "а" ударника спуска заходит за выступ спускового рычага.

Спусковой рычаг, закрепленный в ствольной коробке, под действием пружины находится всегда в верхнем положении и шептало его выходит в паз ствольной коробки.

При заряжании винтовки, во время закрывания затвора, боевой взвод курка наталкивается на шептало спускового рычага -- курок становится на боевой взвод.

Для производства спуска курка необходимо взвести ударник спуска. Для этого, нажимая на взводящий крючок, назад, взводят ударник, который, поворачиваясь вокруг своей оси, сжимает пружину ударника спуска. В момент взведения ударника спуска, спусковой крючок под действием пружины поворачивается вокруг своей оси и выступ "с" спускового крючка заскакивает на носик "в" ударника спуска. Поворот спускового крючка, ограничивается его винтом, который опирается своим концом в нижнюю площадку на спусковой коробке.

При нажиме на спусковой крючок выступ "о" спускового крючка освобождает ударник спуска, последний под действием пружины начинает падать вниз. Воздействие пружины на ударник спуска ограничивается упором ее пера о специальный выступ в спусковой коробке. Двигаясь дальше по инерции, ударник спуска выступом "а" ударяет по выступу спускового рычага. Спусковой рычаг, поворачиваясь от удара на своей оси, освобождает курок. Происходит выстрел.

При спущенном курке шептало спускового рычага находится под боевым взводом курка, а ударник спуска своим выступом "а" лежит на выступе спускового рычага. При открывании затвора спусковой рычаг под действием своей пружины поднимается вверх и поднимает ударник спуска.

Регулировка спускового механизма производится следующим образом:
а) винт спускового крючка должен быть отвинчен так, чтобы пружина спуска имела наименьшее поджатое;
б) взводят ударник спуска и постепенно завинчивают винт спускового крючка до тех пор, пока не произойдет срыв ударника спуска с выступа спускового крючка. Затем начинают постепенно вывинчивать винт спускового крючка и пробовать постановку ударника спуска на взвод.

Регулировка считается законченной, если при минимальном усилии на спусковом крючке ударник спуска надежно удерживается на взводе при вертикально поставленной винтовке.

Если ход спускового крючка назад после спуска курка несколько велик, то рекомендуется вывинтить ограничительный винт на спусковой скобе, ограничив тем самым его ход.

Увеличить поджатие пружины спускового крючка можно путем завинчивания регулирующего винта спусковой пружины.

3. Затвор.

Затвор по своей конструкции подобен затвору винтовки обр. 1891/30 гг. с той лишь разницей, что имеет облегченный ударник и курок, измененный стебель затвора и укороченную соединительную
планку.

Боевая личинка с выбрасывателем и боевая пружина такие же что и в затворе винтовки обр. 1891/30 гг. и в случае необходимости могут быть таковыми заменены.

Боевая личинка затвора у каждой винтовки пригнана индивидуально, поэтому на нерабочей поверхности боевого упора стоит N винтовки. К каждой винтовке прилагаются две боевых личинки. Основная боевая личинка имеет клеймо "1,57", а запасная "1,52", это означает, что данная боевая личинка может закрывать патрон с толщиной закраины (шляпки) 1,52 и 1,57 мм. соответственно.

В случае стрельбы из винтовки обычным (не целевым) патроном рекомендуется откалибровать патроны по шляпке гильзы, т. к. толщина закраины этого патрона может быть 1,62 мм.

При стрельбе допускается применение патронов с толщиной закраины, не превышающей размер личинки на 0,02 мм при условии применения патронов с латунной гильзой.

Взаимодействие частей затвора при заряжании и выстреле, а также правило сборки и разборки одинаковы с затвором винтовки обр. 1891/30 гг.

4. Прицел.

Все детали диоптрического прицела смонтированы на угольнике. Угольник прицела крепится в основании прицела и может свободно отделяться от него.

Основание прицела при помощи 2-х винтов и контрольного штифта крепится на ствольной коробке винтовки и не отделяется от нее. В комплект к прицелу придается 5 диоптров диаметром 0,75; 1,0; 1,2; 1,4; 1,6 мм. Диоптр с размером 1,4 мм находится в прицеле винтовки.

Дистанционная шкала предназначена для грубой установки прицела с целью получения первого попадания в мишень и имеет 20 делений через 0,8 мм. Каждое деление шкалы соответствует перемещению угольника прицела при повороте барабана на 1 оборот.

Регулировка прицела в вертикальной и горизонтальной плоскости, необходимая при пристрелке винтовки, обеспечивается вращением соответствующего барабана, поворот которого на одно деление лимба сопровождается щелчком. Величина смещения средней точки попадания (поправка) при повороте барабана на одно деление лимба (щелчок) на дистанции 300 метров равна 15 мм, что позволяет производить надежную поправку в десятке мишени N 3.

После пристрелки винтовки стрелок может нанести риску на угольнике прицела против средней риски шкалы горизонтальных поправок. Риска заводской пристрелки винтовки наносится сзади на торце основания диоптра.

5. Ложа с прибором.

Ложа винтовки "ЦВ-50" пистолетного типа с коротким цевьем и со щекой на прикладе. В цевье врезано основание антабки с нескольким и резьбовыми отверстиями, позволяющими установить антабку для стрелкового ремня в нужном для стрелка месте.

Нижней антабки ложа не имеет, так как винтовка носится в приданном к ней чехле.

В торце приклада врезана и закреплена двумя шурупами планка приклада, к которой при помощи 2-х винтов прикрепляется основание затылка. На основании затылка по желанию стрелка может крепиться обычный или фигурный затылок, которые закрепляются стопорным винтом на нужной высоте.

Под основание затылка помещаются две текстолитовые прокладки толщиной 10 мм каждая. Удаляя или подставляя прокладки можно получить 3 длины приклада: 320, 330 и 340 мм. (считая от спускового крючка). Изготовляя прокладки различной толщины, можно довести длину приклада до 350 мм.

Для изменения баланса винтовки самим стрелком текстолитовые прокладки могут быть заменены металлическими. В средней части ложи, позади упора ствольной коробки, имеется стягивающий болт для предохранения ложи от раскалывания.

6. Шампиньон.

Шампиньон является приспособлением для стрельбы стоя. Крепится он на винтовке с помощью винта и удлинителя в Т-образном пазу на продолжении спусковой скобы.

По желанию стрелка шампиньон можно передвигать в Т-образном пазу, а также поворачивать вокруг оси и закреплять в любом положении. Наличие трех сменных прокладок позволяет подгонять высоту упора соответственно индивидуальным требованиям стрелка.

7. Спусковая скоба с упором для пальца и ограничительным винтом.

Спусковая скоба имеет удлиненный передний конец с Т-образным пазом для крепления шампиньона. На скобе в специальном пазу закрепляется упор для указательного пальца правой руки. В спусковую скобу ввернут ограничительный винт, служащий для ограничения хода спускового крючка назад.

8. Комплект индивидуального "ЗИП"а, придаваемого к винтовке.

Каждой винтовке придается следующий индивидуальный и комплект деталей и принадлежности (ЗИП):
1. 5 диоптров с размером отверстия 0,75; 1,0; 1,2; 1,4; 1,6. Диоптр с размером 1,4 мм находится в винтовке.
2. Пенал для мушек.
3. Лезвие отвертки.
4. Рукоятка отвертки.
5. Ключ-отвертка (служит для регулировки спускового механизма и разборки прицела).
6. Выколотка.
7. Шомпол.
8. Протирка.
9. Ершиков -- 2 шт.
10. Масленка.
11. Стрелковый ремень.
12. Мушек прямоугольных N 0--2 шт.; NN 2, 4 и 6 по 1 шт. Всего 5 шт.
13. Мушек кольцевых NN 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 и 10 по 1 шт. Всего 11 шт.

Размеры мушек, прикладываемых к винтовке.

На каждой мушке нанесен номер соответствующий размеру мушки.

Прямоугольная мушка N 6 с размером 2,6 мм является подгоночной, из которой стрелок по желанию может переделать мушку любой ширины.

Весь "ЗИП" укладывается в деревянный футляр.

9. Дополнительные замечания.

Целевая винтовка "ЦВ-50" является оружием индивидуального пользования и для сохранения качества боя требует своевременной и тщательной чистки (только с казенной части с помощью длинного шомпола), бережного обращения и хранения. Не рекомендуется производить, частую полную разборку винтовки. В случае же необходимости следует отметить положение винта упора, хвостового винта и довернуть их при сборке до того же положения.

Хороший бой винтовки "ЦВ-50" достигается только при правильной сборке ее, поэтому винты упора и хвостовой должны быть затянуты плотно (но не чрезмерно), ослабление их до степени неприлегания ствольной коробки к посадочным местам ложи не допускается. Для сохранения хорошей кучности боя необходимо следить за тем, чтобы между стволам и цевьем был всегда зазор.

В случае, если этого зазора не будет, необходимо произвести подчистку цевья квалифицированным ложейным мастером, при этом ни в коем случае не следует подчищать опорные площадки ложи под ствольную коробку, это приведет к нарушению положения ствола и ухудшению кучности боя винтовки.

Неполная разборка винтовки заключается в отделении упора цевья, отделении и разборке затвора и снятии угольника диоптрического прицела.

Необходимость полной разборки винтовки исключается тщательной ложевой сборкой на заводе и наличием регулируемого, без разборки, спускового механизма.

Качество боя целевых винтовок обеспечивается также тщательным уходом за каналом ствола.

При чистке не рекомендуется применение паст кроме пасты типа "Кунирид". Из канала ствола винтовки необходимо удалять как нагар, так и металлический налет от пули. Омеднение канала ствола понижает кучность боя, при появлении оно может быть снято раствором следующего содержания:
1. Воды кипяченой, остуженой до Т -- 10°--20°С (не выше) -- 1 литр,
2. Натрсернокислого аммония 30--40 гр.
3. Соды кальцинированной -- 150 гр.
Перед размеднением канала ствола винтовка после стрельбы не чистится. Затвор вынимается, в патронник вставляется резиновая пробка.

Затем винтовка ставится вертикально, дульной частью вверх, на дульную часть ствола одевается резиновая трубка и в канал заливается раствор с таким расчетом, чтобы дульная часть была покрыта им с избытком.

Раствор в канале ствола выдерживается 10--12 минут, затем осторожно сливается и в канал заливается 2-я контрольная порция раствора.

Наличие в канале меди или ее сплавов дает посинение раствора, если вторичная заливка не дала посинения раствора, то это значит, что канал ствола полностью размеднен.

Сливать раствор (и наливать его) следует осторожно, стараясь не забрызгать другие части оружия, т. к. остатки раствора при высыханий дают интенсивное ржавление.

Немедленно после сливания раствора канал ствола промывается теплой водой, протирается насухо и чистится обычным методом.

Раствор не только удаляет медь, но и разрыхляет пороховой нагар, поэтому чистка канала ствола значительно облегчается.

Винтовка носится в приданном к ней чехле, при этом от нее отделяются угольник прицела, шампиньон и фигурный затылок, которые укладываются в деревянный футляр вместе с "ЗИП"-ом. Кроме комплекта "ЗИП" в футляр может быть уложено 8 коробок целевых патронов (160 шт.).

Шомпол носится в винтовочном чехле, в специально устроенном для него кармане.
